Építőipari gépek ütközésének elkerülése

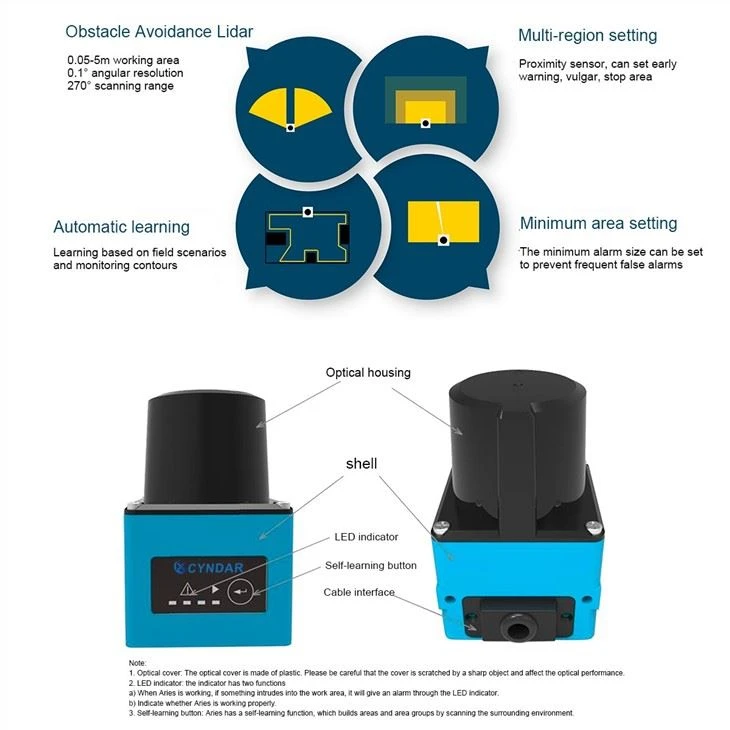

Az ütközéselkerülő rendszer éjjel-nappal figyeli a rakodó mögötti teljes területet. Ha egy objektum belép az előre beállított figyelmeztető területre, a lidar hang- és fényjelző jelet ad a kezelőnek.
●5M távolság, 270°-os szög,
●Kapcsoló kimenet, NPN*3 (PNP*3) berendezés munkaállapot-jelzése*1
● Használjon emberi szemvédelmi lézert, a szabványoknak megfelelően
●Több területre kiterjedő monitorozás
●Külső eszközmeghajtó (a kapcsoló DC30V 50mA hajtóerőt biztosít)
●16 féle területcsoport-beállítás (gyors konfiguráció, gyors betöltés)
●Automatikus tanulás (terepi jelenetek szerinti tanulás, kontúrok figyelése)
●Szünet funkció, figyelembe véve a termelést (beépített leállítási és újraindítási funkciók, a gyártósor mozgási ellenintézkedésekkel koordinálva)
●IP65 porálló és vízálló
●Még mindig alkalmazható zord ipari környezetben.
Műszaki paraméter
Alapvető információk | ||
Termék neve | 2D-TOF-biztonsági lézerszkenner | |
Termékszám | XD-TOF-05D | |
IO kimenet | NPN | PNP |
Lézer fényforrás | 905nm (I. osztály) | |
beolvasás gyakorisága | 15Hz/30Hz | |
Beolvasási szögtartomány | 270º | |
Szögfelbontás | 0,1 º/0,3° | |
munkaterület | 0,05m-5m | |
Önképzési funkció | A környezet automatikus átvizsgálása, terület létrehozása | |
Mechanikai/elektronikus paraméterek | ||
Elektromos kapcsolat | 14 tűs terminál | |
Tápfeszültség | 2W | |
Energiafogyasztás | DC9V-28V | |
Meghajtó váltása | DC30V 50mA MAX | |
Héj színe | Kék/sárga (Az új termék nem jelent meg) | |
Védőrádió | IP65 | |
Súly | 150g kábel nélkül | |
| Méret (hosszúság*szélesség*magasság) | 50mm*50mm*76mm | |
Teljesítmény | ||
Felismerhető objektumalakzat | Szinte bármilyen alak | |
Mérési hiba | ±30 mm | |
Területcsoportok száma | 16 területi csoport, minden területcsoport 3 területet tartalmaz | |
Interfac | ||
USB | Micro-USB | |
Belép | Micro-USB | |
Belép | GND/NC*4 | |
| Kimenet váltása | NPN(PNP)*3,Berendezések munkaállapotának jelzése*1 | |
A jelkimenet visszatartási ideje | 100ms-10000ms (állítható) 330ms jellemző | |
Válaszidő | 67ms-30000ms (állítható) 134ms tipikus | |
Jelzőfény | Teljesítményjelző*1, területcsoport-jelző*3 | |
Környezeti paraméterek | ||
Rezgésgátló | 10-55Hz, amplitúdó 0,75 mm, XYZ triaxiális, tengelyenként 2 óra; 50-200Hz, 196m/s² (20G), szkennelési sebesség 2 perc/x ciklus, XYZ triaxiális, tengelyenként 2 óra | |
Üzemi hőmérséklet | -10ºC ▬ +55 ºC | |
Tárolási hőmérséklet-tartomány | -30ºC ▬ +75 ºC | |
Ellenállás a környezeti fénnyel szemben | ≤15 000lux | |
Termék konfigurációja:
1. Lézerszkenner kábellel
2. Egy USB adatsor
3. Használati utasítás
4. Egy szoftver kézikönyv
5. Szoftver, illesztőprogram, 3D rajz
Jelentkezési eset
Építőipari gépek/AGV ütközésgátló
Az ütközésgátló rendszer éjjel-nappal figyeli a rakodó mögötti teljes területet, ha egy tárgy belép.
Az előre beállított figyelmeztető területen a lidar hallható és vizuális figyelmeztető jeleket ad a kezelőnek.
