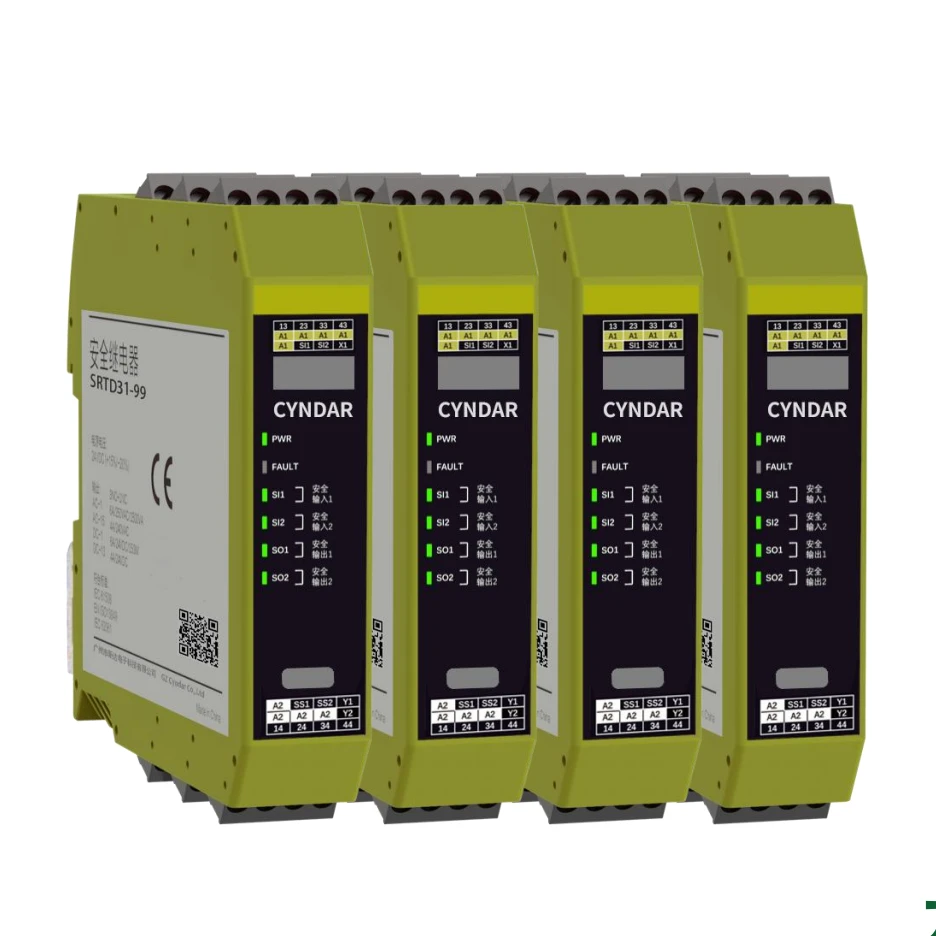

Az időkésleltetésű biztonsági relé egy elektromos vezérlőelem, amely egyesíti az időkésleltetési vezérlési funkciókat a biztonsági védelmi jellemzőkkel. Széles körben használják az ipari automatizálásban, a gépgyártásban, a felvonókban, a vasúti szállításban és más, rendkívül magas biztonsági követelményeket támasztó területeken.
A vezetékkivezetés funkciójának leírása
|
A1 |
Forrás |
Tápegység pozitív pólusa (24 VDC) |
Az A1 és a2 tápegységként szolgál |
|
A2 |
Tápfeszültség negatív (0V) |
||
|
Ss1 |
Információforrás |
1. forrás kimenet |
Írd be a forrást |
|
Ss2 |
2. forrás kimenet |
ii típusú forrás |
|
|
S i1 |
Biztonságos bemenet |
Az 1. csatorna biztonságos bemeneti hely |
Fogadja el az i típusú jelbemenetet, rövidzárlattal, szakadás érzékeléssel és a 2. csatorna kölcsönös ellenőrzésével |
|
S i2 |
A 2. csatorna biztonságos bemeneti hely |
Fogadja el a ii típusú jelbemenetet, rövidzárlattal, szakadás érzékeléssel és az 1. csatorna kölcsönös ellenőrzésével |
|
|
13/14 |
Biztonságos kimenet |
Normál esetben nyitott biztonsági érintkezők |
Belső kétcsatornás kimenet visszacsatolási önellenőrzéssel és késleltetett kimeneti funkcióval a hibamentes alkalmazásokhoz |
|
23/24 |
Normál esetben nyitott biztonsági érintkezők |
Belső kétcsatornás kimenet visszacsatolási önellenőrzéssel és késleltetett kimeneti funkcióval a hibamentes alkalmazásokhoz |
|
|
33/34 |
Normál esetben nyitott biztonsági érintkezők |
Belső kétcsatornás kimenet visszacsatolási önellenőrzéssel és késleltetett kimeneti funkcióval a hibamentes alkalmazásokhoz |
|
|
41/42 |
Kiegészítő kimenet |
Alaphelyzetben zárt segédérintkezők |
Belső kétcsatornás kimenet, visszacsatolás önellenőrzéssel és késleltetett kimenet funkcióval |
|
X1 |
Reset |
Reset bemenet |
Automatikus / kézi visszaállítás funkció |
|
Y1 |
Állapotjel kimenet |
Állapotjel kimenet |
Relé biztonsági kimenet állapota, (pnp jel) |
Tműszaki paraméter
|
Forrás |
|
|
Tápfeszültség |
24V DC |
|
Feszültségtűrés |
+15%/-20% |
|
Teljesítmény disszipáció |
<1.9w |
|
Bemenet |
|
|
Bemeneti áram |
＜7mA |
|
Kimenet |
|
|
Relé biztonsági kimenet |
3 NEM (késés) |
|
Relé segédkimenet |
1NC (késleltetés) |
|
Késleltetési időtartomány |
0–99 másodperc, 0–10 másodperces lépésegység 0,1 másodperc, 10–99 másodperces lépésegység 1 másodperc |
|
Állami kimenet |
2 csoport, terheléssel<200mA 24Vdc per route |
|
Relé érintkezők kapacitása |
|
|
AC -1 |
6A/250VAC/1500VA |
|
AC-15 |
4A/240VAC |
|
DC-1 |
6A /24V DC /150w |
|
DC -13 |
4A /24V DC |
|
Érintkezési ellenállás |
<100mω |
|
Minimális terhelés |
10mA /5V |
|
Tapintható anyag |
Agsno2 + 0.2µ mAu |
|
Hagyományos paraméterek |
|
|
Maximális bemeneti válaszidő |
Automatikus visszaállítás módban: 150 ms |
|
Maximális kimeneti akcióidő |
Kikapcsolási késleltetés nélküli módban: 60 ms |
|
Maximális kimeneti idő |
Kézi visszaállítás módban: 120 ms |
|
Áramellátás rövid távú megszakítása |
<150ms |
|
Kézi reset jel |
200 ms |
|
Elektromos élettartam |
5 × 105 alkalommal |
|
Mechanikai élettartam |
1 × 107 alkalommal |
|
Szennyezettségi szint |
2 |
|
Üzemi hőmérséklet |
-25 fok ~ 65 fok |
|
Működési páratartalom |
10-90% (nincs jég vagy páralecsapódás) |
|
Tápegység impulzusálló feszültség |
2,5kV |
|
Túlfeszültség szintje |
III |
|
ESD kontakt kisülés |
±8kV |
|
ESD légrés kisülés |
±15kV |
|
Védelmi szint |
Ház IP30, kapocs IP20, IP54-es szekrénybe vagy házba történő beépítés javasolt |
|||
|
Tárolási hőmérséklet |
-40 fok ~ 105 fok |
|||
|
Tok anyaga |
PA66, V0 égésgátló |
|||
|
Szerelési mód |
Szabványos 35 mm-es DIN sín/rugós kapocs |
|||
|

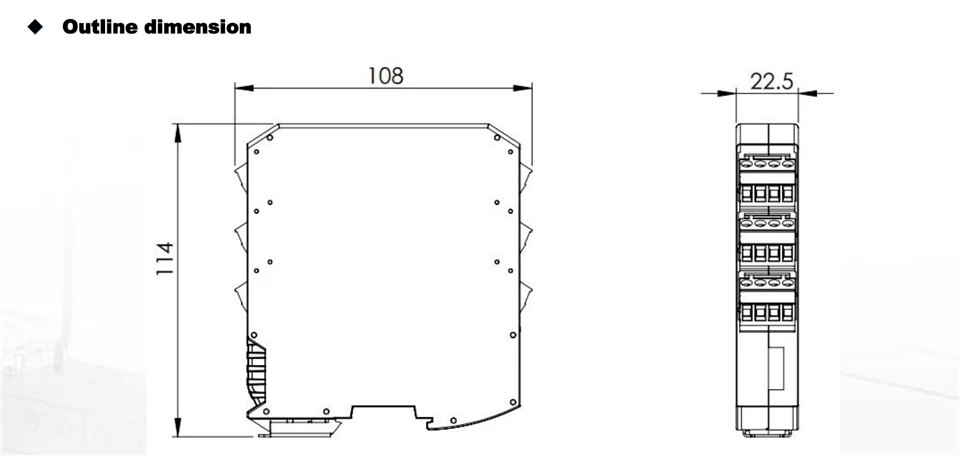

Méretek (Sz x Ma x Mé) |
22,5 mm x 114,5 mm x 108 mm |
|||
|
Súly |
210g |
|||
|
Csatlakozási paraméter |
||||
|
Merev huzalhuzal elérhető keresztmetszet-tartomány |
0,5-2,5 mm² |
|||
|
A hajlékony huzalnak elérhető keresztmetszeti tartománya van |
0,5-2,5 mm² |
|||
|
Minimális vezeték-keresztmetszet |
Awg 24 |
|||
|
Maximális vezeték-keresztmetszet |
Awg 12 |
|||
|
A csík hossza |
8 mm |
|||
|
Minimális rögzítési nyomaték |
0,5 nm |
|||
|
Maximális rögzítési nyomaték |
0,6 nm |
|||
|
Szabványos alkalmazás |
||||
|
Egyezzen vele |
EN 60947-1 |
EN 60947-5-1 |
IEC 60664 |
|
|
IEC 61508 |
EN ISO 13849-1 |
EN ISO 13849-2 |
EN 62061 |
|
|
IEC 61000 |
IEC 61326 |
|||
|
IEC 60925 |
IEC 60068 |
|||
|
|
||||
